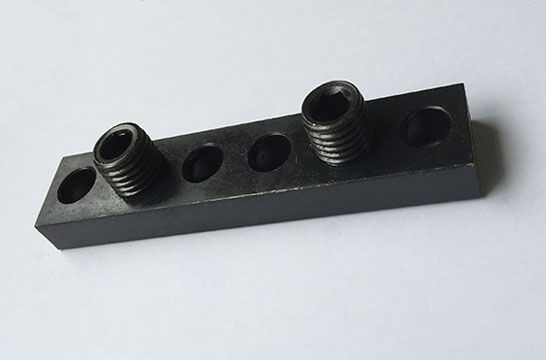

导轨连接件

导轨连接件

将两段导轨连接在一起,并可根据实际情况调整任意一端导轨连接端的高度,使两段导轨连接端的上表面在同一水平面上,使导轨连接端的调整更加简单方便,有效减少了导轨的磨损
发送询盘
产品详情

产品内容介绍

        导轨连接件将两段导轨连接在一起,并可根据实际情况调整任意一端导轨连接端的高度,使两段导轨连接端的上表面在同一水平面上,使导轨连接端的调整更加简单方便,有效减少了导轨的磨损。为了实现上述目的,根据本发明的一个方面,提供了一种导轨连接器,包括设置在两个相邻导轨下方的连接板;压板设置在每个导轨的内腔中;导轨连接器还包括高度调节机构,该高度调节机构设置在连接板上,位于每个导轨连接端的下方,用于调节每个导轨连接端的高度。此外,高度调节机构包括至少一个调节螺栓,其螺纹端与连接板拧紧并向上压靠在每个导轨的底壁上。此外,高度调节机构还包括支撑板,支撑板设置在每个导轨和连接板之间,调节螺栓的螺纹端压在支撑板的下表面上。此外,每个调整螺栓还具有至少一个调整螺母,其位于连接板下方。此外,还有四个调整螺栓,分为两组,沿导轨中心线对称分布。此外,调整螺母为两个。此外,在连接板上与每个导轨相对应的位置处,设置有至少两个按预定间距布置的压板和与每个压板相对应的紧固螺栓。
