齿条齿轮

锐美齿轮齿条特色:

•齿型齐全:有直齿与斜齿,适应各种使用条件;棒材有方 形与圆形,容易整合使用 •规格完整:模数 0.5~模数12,齿条可以相接。单次加工 长度可达2000mm; •材料丰富:碳素钢,合金刚和不锈钢。日规为S45C, SCM21, SCM440, SUS304;德规为 C45E,16CrM044,42CrM04,X5CrNi1810 •制程多元:热处理/无热处理,表面研磨/无表面研磨,齿 面研磨/无齿面研磨。同一模数可有多种强度; •研磨级精度累计误差0.022mm/300mm(任意 300mm); •可完全依照客户需求生产。

应用:

适用于快速、精确定位机构: •适用于重负荷、高精度、高刚性、高速度、长行程之CNC 工具机、铣订、钻床、车床、加工中心、切割机械、木工机 械、焊接 机械、石材机械等 •适用于工厂自动化快速移载机构、机器人手臂抓取机构、 智能立体仓库等。 •适用于快速、精确定位机构-研磨级精度累计误差 0.022mm/300mm(任意300mm)。

制程说明 :

•精度等级 (JIS 四级) DIN 8e25

•材料: (S45℃中碳钢) C45

•齿型:斜齿

•硬度处理

•精度等级: (JIS五级) DIN 9e27

◆材料: (SCM440铬钼合金钢) 42CrM04= •四面磨削:有 •齿型 直齿圆棒

•硬度处理:热处理 •右旋角:19°31°42" •压力角:20度 •亦供应无钻孔的齿条 无•压力角:20度

•材质可用42CrM04,硬度为56-60度 •齿面处理:精铣 请于型号后加注“N™”,如CSTGH2050N.

•总齿距误差:每300mm 齿距累积误差的最大值

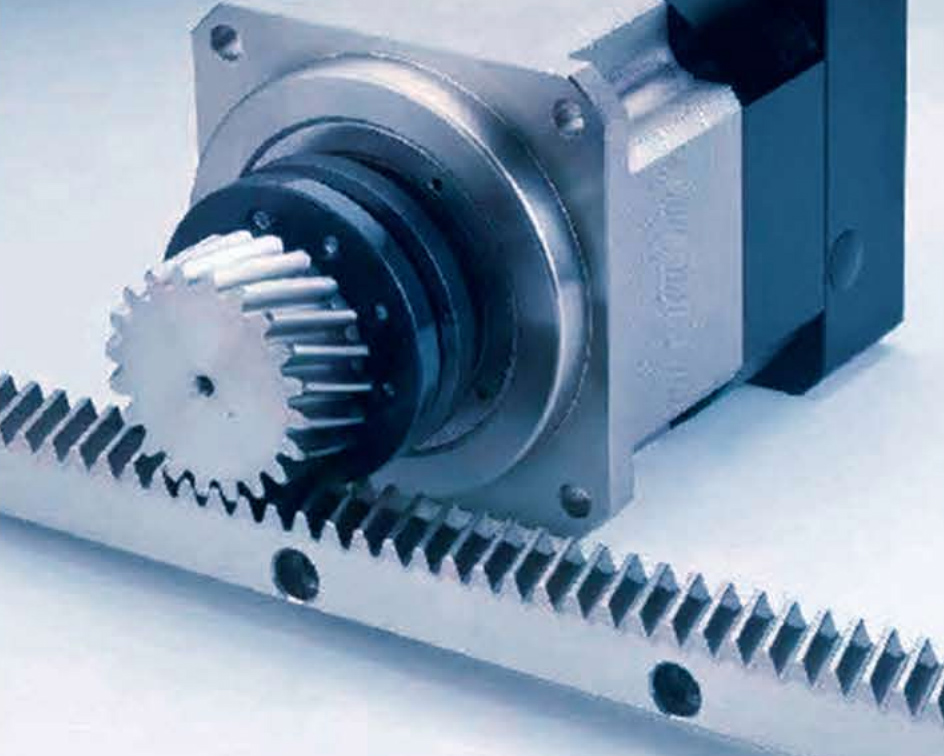

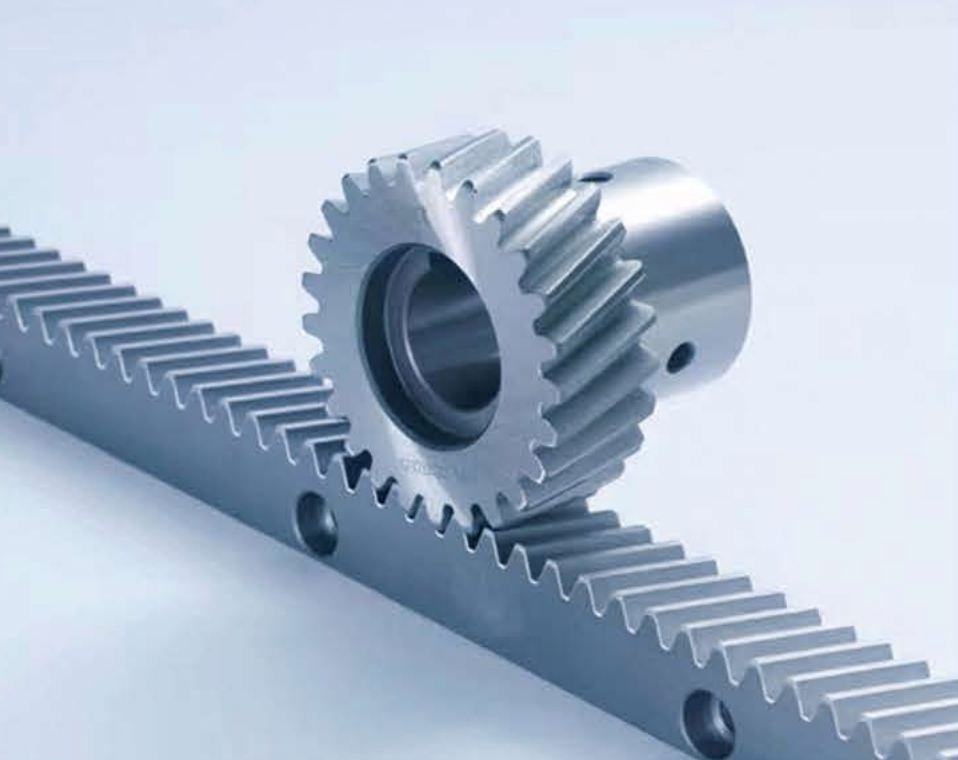

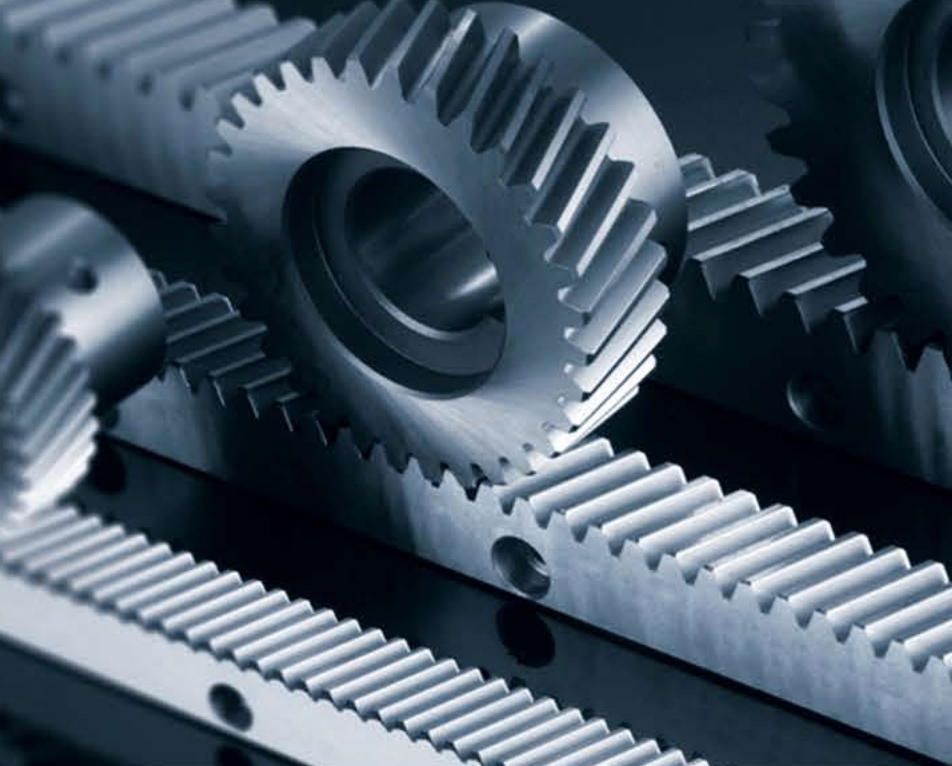

产品展示

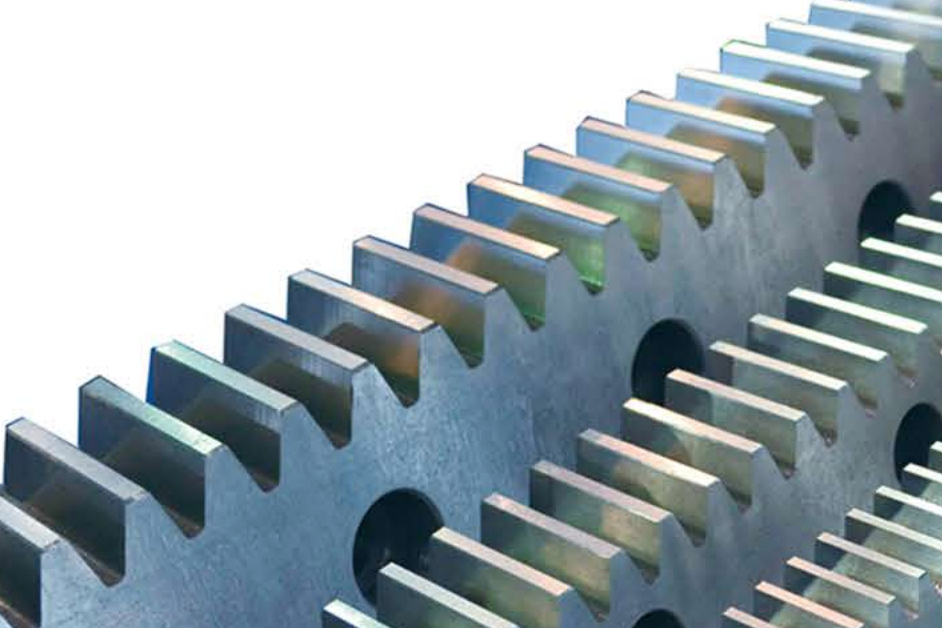

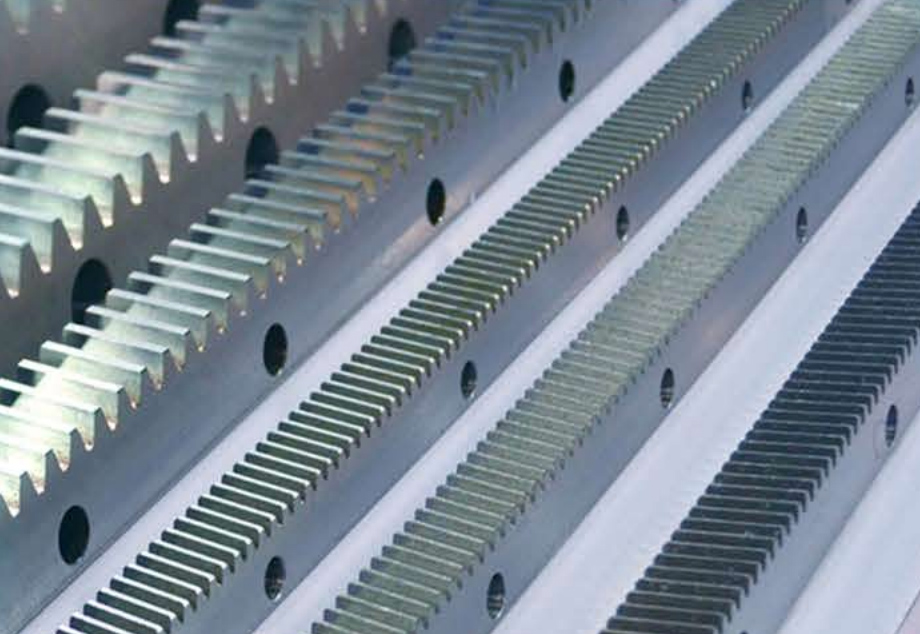

齿条：
